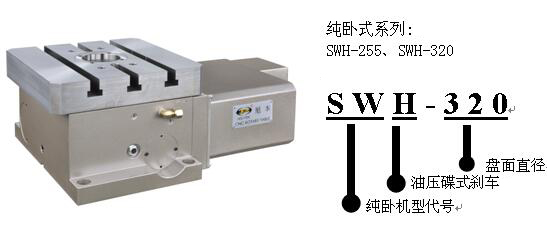

盘面直径

mm

255×255

320×320

盘面中心孔直径

mm

Ø80H7

Ø80H7

中心孔贯穿直径

mm

Ø80

Ø80

工作台高度(卧式使用)

mm

227

227

盘面T型槽宽度

mm

12H7

12H7

底部导键宽度

mm

18h7

18h7

最小设定角度

deg.

0.001

0.001

分割精度

arc. sec.

15

15

重复精度

arc. sec.

4

4

锁紧方式(使用压力油压)

kg/cm2

35

35

锁紧扭矩

N.m

600

700

伺服马达型号

FANUC

锥轴带键

α8i / ß12is

α8i / ß12is

三菱

锥轴(台)/直轴(陆)

HF-154S

HF-154S

减速比

-

1 : 120

1 : 120

盘面最大转速(以FANUCα电机计算)

rpm

33.3

33.3

蜗轮容许切削扭矩

N.m

550

600

转台重量(不含马达)

kg

122

137

外观尺寸图纸

-
