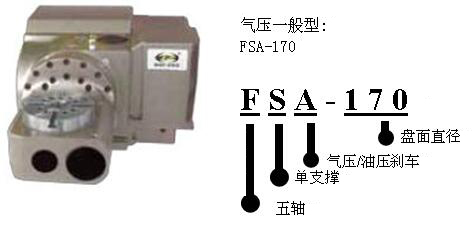

盘面直径

mm

Ø170

盘面中心孔直径

mm

Ø40H7

中心孔贯穿直径

mm

Ø40

中心高度(卧式使用)

mm

220

中心高度(立式使用)

mm

160

盘面T型槽宽度

mm

12H7

底部导键宽度

mm

Ø18(圓鍵)

伺服马达型号

马达铭牌

倾斜轴

旋转轴

FANUC

α8i / ß12is

α4i / ß8is(限直轴)

三菱

HF-154T

HF104

减速比

-

1:120

1:90

盘面最大转速(以FANUCα电机计算)

rpm

22.2

33.3

最小設定角度

deg

0.001

可傾斜角度(無裝治具)

deg

±120

分割精度

deg

60

20

重覆精度

deg

8

6

鎖緊扭力

氣壓 5~7kg/cm²

kg-m

-

5~7

油壓 20~30kg/cm²

kg-m

35

-

容许工件荷重

水平

kg

60

傾斜 (0º~90º)

kg

45

蝸輪容許扭矩

kg.m

600

200

容許负载性容量

kg.m²(kg.cm.sec²)

4.13

转台重量(不含马达)

kg

177

外观尺寸图纸

-
