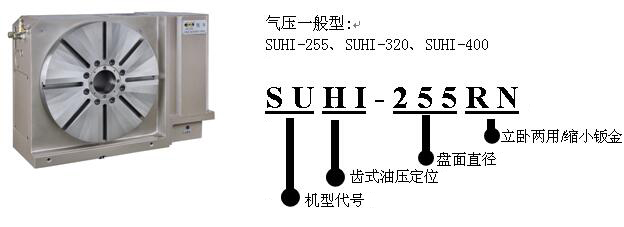

SUHI-255~400

产品特性

盘面直径有Ø255, Ø320, Ø400。
最小分度有1°或5°。
采用三片式离合齿,精度可达±5秒。
可依客戶需求选配日制蜗杆蜗轮
大孔型设计,方便加工;高等级铸铁制造,材质坚韧,加厚本体,增强负载强度,一体贯穿式主轴,高强度耐重切削能力及精度高之特性。
依使用马达品牌,另有钣金高度可供选择,请来电询问。




规格表






项目/型号

单位

SUHI-255

SUHI-320

SUHI-400

盘面直径

mm

Ø255

Ø320

Ø400

盘面中心孔直径

mm

Ø50H7

Ø80H7

Ø80H7

中心孔贯穿直径

mm

Ø50

Ø80

Ø80

中心高度(立式使用)

mm

160

210

255

底部到盘面高度(卧式使用)

mm

205

250.5

254.8

盘面T型槽

mm

12H7

14H7

14H7

底部导键宽度

mm

18h7

18h7

18h7

最小设定角度

deg.

1°or 5°

1°or 5°

1°or 5°

分割精度

arc. sec.

±5

±5

±5

重复精度

arc. sec.

±1

±1

±1

锁紧方式(使用压力压)

kg/cm2

35

35

35

锁紧扭矩

kg-m

300

400

500

伺服马达型号

FANUC

锥轴带键

α4i / ß8is

α12i / ß22is

α12i / ß22is

三菱

锥轴(台)/直轴(陆)

HF-54S / 104S

HF-204S

HF-204S

减速比

-

1 : 120

1 : 120

1 : 120

盘面最大转速(以FANUCα电机计算)

rpm

33.3

25

25

容许负载惯性容量(卧式使用时)

kg.cm.sec2

24.8

44.8

100

容许工件荷重

立式

kg

125

175

250

使用尾座

kg

300

400

500

卧式

kg

300

350

500

容许负载

F

kgf

1600

2000

3000

FxL

kgf.m

175

250

300

FxL

kgf.m

300

400

500

容许切削扭矩

kg.m

55

80

170

转台重量(不含马达)

kg

125

205

325

外观尺寸图纸

-









* 本公司保留產品規格,尺寸,設計特性變更之權利,恕不另行通知。
