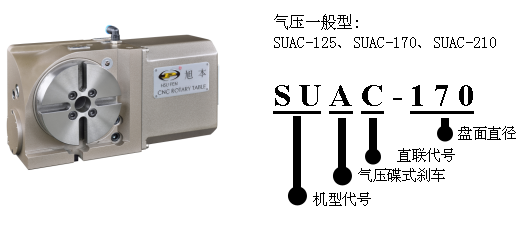

SUAC-125~210

产品特性

盘面直径有Ø125, Ø170, Ø210。
采用高刚性及大孔径之径轴向轴承。
Ø125,Ø170,Ø210可依客戶需求选配日制蜗杆蜗轮。
采用特殊迷宫式多片碟式剎车结构,多面磨刹锁紧,最大面积外径设计,增加锁紧力,结构稳定,不会产生盘面浮动现象。
大孔型设计,方便加工;高等级铸铁制造,材质坚韧,加厚本体,增强负载强度,一体贯穿式主轴,高强度耐重切削能力及精度高之特性。
Ø170, Ø210可依客戶要求改为油压刹车式分度盘。依使用马达品牌,另有钣金高度可供选择,请来电询问。





规格表






项目/型号

单位

SUAC-125

SUAC-170

SUAC-210

盘面直径

mm

Ø125

Ø170

Ø210

盘面中心孔直径

mm

Ø25H7

Ø40H7

Ø40H7

中心孔贯穿直径

mm

Ø25

Ø40

Ø40

中心高度(立式使用)

mm

110

135

160

盘面T型槽

mm

12H7

12H7

12H7

底部导键宽度

mm

14h7

18h7

18h7

最小设定角度

deg.

0.001

0.001

0.001

分割精度

arc. sec.

60

20

20

重复精度

arc. sec.

4

4

4

锁紧方式(使用压力气压)

kg/cm²

5 ~ 7

5 ~ 7

5 ~ 7

锁紧扭矩

kg-m

80

200

200

伺服马达型号

FANUC

锥轴带键

α2i / ß4is

α4i / ß8is

α4i / ß8is

三菱

锥轴(台)/直轴(陆)

HF-105T

HF-104T

HF-104T

减速比

-

1 :60

1 : 90

1 : 90

盘面最大转速(以FANUCα电机计算)

rpm

83.3

44.4

44.4

最大工件负载

立式

kg

40

85

85

卧式

kg

90

160

160

使用尾座

kg

100

160

160

蜗轮容许扭矩

N.m

85

170

260

转台重量(不含马达)

kg

31

50

57

外观尺寸图纸

-

* 本公司保留產品規格,尺寸,設計特性變更之權利,恕不另行通知。
