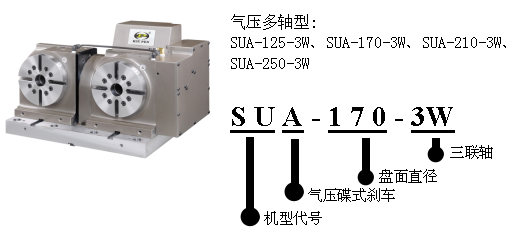

盘面直径

mm

Ø125

Ø170

Ø210

Ø250

盘面中心孔直径

mm

Ø35H7

Ø40H7

Ø40H7

Ø40H7

中心孔贯穿直径

mm

Ø25

Ø40

Ø40

Ø40

中心高度(立式使用)

mm

110

135

160

160

底部到盘面高度(卧式使用)

mm

152

153

153

153

盘面T型槽宽度

mm

12H7

12H7

12H7

12H7

底部导键宽度

mm

14h7

18h7

18h7

18h7

最小设定角度

deg.

0.001

0.001

0.001

0.001

分割精度

arc. sec.

40

20

20

20

重复精度

arc. sec.

4

4

4

4

锁紧方式(使用压力：气压)

kg/cm²

5 ~ 7

5 ~ 7

5 ~ 7

5 ~ 7

锁紧扭矩

kg-m

9

20

20

20

伺服马达型号

FANUC

锥轴带键

α4i / ß8is

α8i / ß12is

α8i / ß12is

α8i / ß12is

三菱

锥轴(台)/直轴(陆)

HF-54T / 104T

HF-104T / 154T

HF-104T / 154T

HF-104T / 154T

减速比

-

1 : 60

1 : 90

1 : 90

1 : 90

盘面最大转速(以FANUCα电机计算)

rpm

83.3

44.4

44.4

44.4

容许负载惯性容量(卧式使用时)

kg.cm.sec²

2

5.4

8.3

8.3

容许工件荷重

立式

kg

60

85

85

85

使用尾座

kg

110

160

160

160

卧式

kg

110

160

160

160

容许负载

F

kgf

1000

1450

1450

1450

FxL

kgf.m

45

100

100

100

FxL

kgf.m

12

20

20

20

容许切削扭矩

kg.m

9

18

18

18

外观尺寸图纸

-
